一个稳固的数据中心网络拓扑对于确保高效、可扩展且安全的网络性能至关重要。
如果你已经投资了高端的网络交换机和路由器，优化了应用程序以最小化延迟处理请求。但是，你的数据中心网络性能仍然不尽人意。
问题可能出在数据中心网络拓扑不佳上。因为网络拓扑在决定数据中心内网络流量如何高效流动方面起着关键作用，即使你的应用程序和基础设施已为速度做好了准备，糟糕的拓扑结构仍然可能削弱网络性能。
什么是数据中心中的网络拓扑？
在数据中心中，网络拓扑指的是网络设备的结构和布局，以及它们与服务器之间的关系。
为了更好地理解这意味着什么，让我们先回顾一下数据中心内网络流量是如何流动的。通常，流量最终需要进出服务器。
然而，你通常不会允许服务器直接与外部设备连接，因为这样做会使得流量路由效率变得困难，并可能增加安全风险。
因此，大多数数据中心采用一种网络拓扑，在这种拓扑中，网络路由器和交换机作为服务器与外界之间的中介。路由器和交换机可以执行一些操作，以帮助确保数据流的安全并提高效率。
网络拓扑就是指路由器和交换机相对于服务器的精确布置方式。
为什么网络拓扑很重要？
数据中心网络拓扑之所以重要，主要有以下几个原因：
1. 网络性能：网络性能取决于在服务器与外部终端之间尽可能快速且低延迟地传输数据包的能力。糟糕的网络拓扑可能会产生瓶颈，从而降低网络性能。
2. 可扩展性：数据中心中流量的大小可能随着时间的推移而发生变化。为了适应这些变化，网络拓扑必须具备足够的灵活性以支持扩展。
3. 成本效益：网络设备可能非常昂贵，且低效使用的交换机或路由器是浪费资金的。理想的网络拓扑应该确保交换机和路由器的高效利用，但又不至于在它们承受过多负载时导致网络性能下降。
4. 安全性：尽管安全性在设计网络拓扑时不是首要考虑因素，因为可以使用任何常见的网络设计来执行安全策略，但拓扑的设计确实会影响将服务器与互联网隔离以及过滤恶意流量的难易程度。

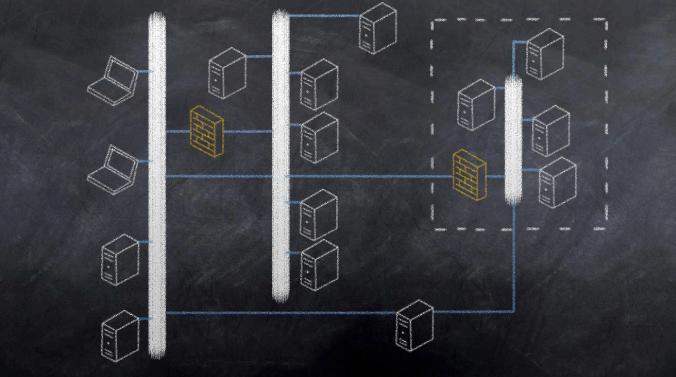

优化的数据中心网络拓扑能够确保在复杂的基础设施中实现无缝的性能。图片来源：Alamy
数据中心网络拓扑的类型
设计数据中心网络拓扑有多种方式。以下是最常见的几种设计方式：
1. 三层拓扑
传统上，大多数数据中心使用的是所谓的三层网络拓扑。在这种设计下，网络资源被组织成三个层级：
- 接入层：提供与终端用户设备的直接连接，支持与网络的通信。
- 分发层：作为中介，汇聚来自接入交换机的流量，并执行策略来管理路由和安全性。
- 核心层：确保分发层与外部网络之间的高速、可靠互连，处理骨干网络流量。
三层拓扑相对简单易于实现。它的主要缺点是灵活性差，扩展困难，因为相对较少的交换机和路由器必须处理大量的网络流量。因此，这些设备通常是昂贵的高端型号——如果需要增加其容量，就必须添加更多昂贵的设备。
添加这些设备既不容易也不快速，如果流量波动大且扩展交换和路由能力仅在某些情况下需要，那么从成本角度来看，这种做法可能会导致低效。这样一来，你最终可能拥有一些昂贵但使用率低的设备。
因此，三层拓扑通常不适用于网络流量波动较大的数据中心，尽管当流量水平稳定且可预测时，它仍然可以很好地工作。
2. 机架顶层拓扑（Top-of-Rack）
在机架顶层数据中心拓扑中，你会在每个服务器机架中安装网络交换机。通过这种方式，机架顶层拓扑使得快速且具有成本效益的增加容量变得更加容易。
由于每个交换机需要处理的流量量低于三层拓扑（在三层拓扑中，多个机架可能连接到同一个交换机），因此机架顶层拓扑可以使用成本较低的交换机。
通过这种方式，机架顶层拓扑能够以更便宜、更快速的方式增加容量。机架顶层设计还可以根据数据中心的容量自然扩展，因为你增加的服务器机架越多，交换机也会增加。
有一个缺点是，你需要安装和维护更多的交换机，这增加了负责部署和管理网络设备的团队的运营负担。在某些情况下，当服务器机架没有发送或接收足够的流量以充分利用其交换机时，机架顶层设计可能会降低效率。
3. 交换式结构（Switched Fabric）
交换式结构在某些方面类似于三层拓扑，但由于交换机数量更多，扩展变得更加容易。它也类似于机架顶层拓扑，主要的区别在于服务器不固定分配给特定交换机，从而更有效地利用交换机的容量。
交换式结构与三层拓扑在某些方面相似，但与三层拓扑不同的是，交换式结构拥有更多的交换机，使得扩展更容易。它也与机架顶层拓扑相似，主要区别是服务器不被分配给特定交换机，从而可以更有效地利用交换机的容量。
交换式结构的主要缺点是其复杂性；它们的设计和实施具有挑战性，因为你必须平衡流量并不断重组链接。
4. 混合拓扑（Hybrid Topology）
混合拓扑不是一种特定的拓扑类型，而是多种方法的组合。例如，你可以设计一种拓扑，其中一些服务器机架具有专用交换机，而其他服务器则连接到更灵活的服务器结构。这样的方法将使网络的一部分采用机架顶层拓扑，而另一部分则采用交换式结构。
如何为数据中心选择网络拓扑
在决定哪种网络拓扑适合你的数据中心时，需要考虑的关键因素包括：
可扩展性需求：如果你预期网络流量会有较大波动，那么机架顶层或交换式结构设计可能会更合适，因为它们扩展起来更加容易。
财务资源：三层拓扑可能会带来较高的前期成本，因为你需要购买昂贵的企业级交换机和路由器。另一方面，机架顶层和交换式结构设计通常需要更高的持续开支，因为在扩展时你必须添加设备，并且如果个别交换机发生故障，还需要更换。
运营资源：如果可用的技术人员较少来管理设备，可以考虑选择更简单的拓扑，例如三层拓扑。
物理限制：虽然网络设备及其连接电缆相对于服务器来说通常不会占用太多空间，但在特别小的数据中心或服务器机房中，物理空间限制可能是一个问题。如果是这样，三层拓扑通常会更合适，因为它不需要太多的单独网络设备或电缆。
